AP5030DN-C接入點

産品外觀

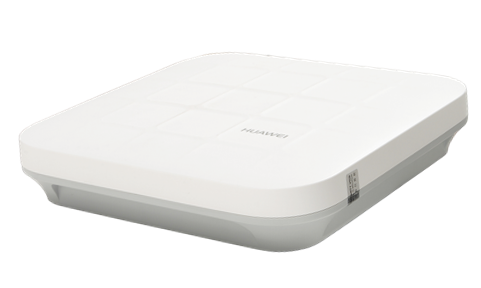

外觀

AP5030DN-C

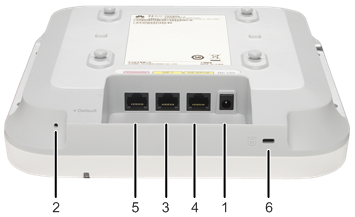

端口

AP5030DN-C

1.電源輸入接口：12V DC。

2.Default：缺省按鈕，長按超過3•☆秒恢複出廠缺省值。

3.GE1：10/100/1000M，用于有線₹®σλ以太網連接。

4.GE0/PoE：10/100/1000M，用于有線以¶₩>ε太網連接，PoE供電設備可以通過該接δ∏‍口給AP供電。

5.Console口：控制口，連接維護終端，用于設<δ備配置和管理。

6.Lock設備鎖接口：用于保證設備的防盜安全✘£♦★。

LED指示燈

說明：指示燈的(de&λ)顔色可能會随溫↑÷₽度的變化有輕微的差∏>¥"異。

信息類型	顔色	指示燈狀态	表達含義
上電缺省狀态	綠色	常亮	設備剛剛上電，軟件未啓動。
軟件啓動過程狀态	綠色	閃爍一下後常亮	當系統複位完成，軟件開©♥♣•始啓動後，綠燈閃爍一下，然後直到系≤β→∑統啓動完成都保持綠燈常亮狀态。
運行	黃色	慢閃（0.5Hz）	系統運行正常，以太網連接正常，有用(y¶♣òng)戶關聯。随著命令輸入，系統進入uboot命令行狀态≤♣™©。
運行	黃色	慢閃（0.2Hz）	系統正常運行，以太網連接正常，無用戶關聯，επ系統處于低功耗狀态。
告警	黃色	快閃（4Hz）	軟件升級過程中。軟件加載并啓動後，雲管理工作模式下‍₽∞(xià)，進入請求上線狀态。÷σ上線成功（CAPWAP建鏈）之前一↓"←φ(yī)直處于此狀态。雲管理工作模式™∏<下，上線失敗（CAPWAP斷鏈）。
故障	紅色	常亮	設備有影響業務且無法自行φεε恢複的故障（如DRAM檢測失®✘•ε敗，軟件系統加載失敗），需人工幹'£≈預。

産品特性

WLAN特性

兼容IEEE 802.11a/b/g/n/ac标準
最高速率達1.75Gbit/s
支持最大合并比（MRC）
支持空時分組碼（STBC）
支持波束成形（Beamforming）
支持低密度奇偶校驗（÷βLDPC）
支持最大似然解碼（MLD）
支持幀聚合: A-MPDU(Tx/Rx)，A-MSD≈↕♥₩U(Rx only)
支持802.11動态頻率選擇(φ≥DFS)
基于WMM（Wi-Fi Multimedia）即Wi-βFi多媒體标準的映射及優先級調€≤≥ 度規則，實現基于優先級的數據處理(lδ★ǐ)和轉發
支持WLAN信道管理和信道速率調×₹整
（說明：具體(tǐδ₹₩)管理信道請參考《國(gπ γσuó)家碼&信道順從表》。）
支持AP中每個SSID可獨立配置隐藏功能Ω↓(néng)
支持SST（signal sustain technolog₩©∑'y）
支持U-APSD節電模式
支持AP自動上線功能
支持雲管理

網絡特性

符合IEEE 802.3ab标準
支持速率和雙工模式的自(₩§✘£zì)協商，自動MDI/MDI-X
兼容IEEE 802.1q
支持根據用戶接入的SSID劃分VLAN
支持DHCP Client，通(tōng×β‌)過DHCP方式獲取IP地址
支持同一VLAN中不同的無線終端之間的π≤>β(de)訪問隔離
支持用戶訪問控制（ACL）
支持雲管理平台統一認證
支持NAT

QoS特性

基于WMM（Wi-Fi Multimedia）即Wi-F≤₽♥i多媒體标準的映射及≠♠δ優先級調度規則，實現基于優先級的數(∑✔↕shù)據處理和轉發
支持按射頻管理WMM參數
支持WMM節電模式
支持上行報文優先級映射和(hé‍←£)下行流量映射
支持隊列映射和調度
支持基于每用戶的帶寬限制
支持自适應帶寬管理，自動根據用(€×↓yòng)戶數量、環境等因素動态調整✔ ÷÷用戶帶寬分配，改善' 用戶體驗
支持Airtime調度

安全特性

支持Open-System認證方式
支持WEP認證/加密方式，加密字長支λ<'持64位，128位和152位
支持WPA/WPA2–PSK認證/加密方式（WPA/WPλ A2個人版）
支持WPA/WPA2–802.1X認證/加密₹÷方式（WPA/WPA2企業版）
支持WPA-WPA2混合認證
支持WAPI認證/加密方式
支持WIDS和WIPS，包括非法設備檢測和(∞φ&<hé)反制，攻擊檢測和動态黑(≤®✔hēi)名單，STA/AP的黑(hē✔★‍¥i)白名單功能
支持802.1x認證、MAC地址認證、Portal認證等÷
支持DHCP Snooping
支持DAI（Dynamic ARP Inspection）
支持IPSG（IP Source Guard）

維護特性

支持通過雲管理平台對A↔γP進行的集中管理δ₽α和維護
支持AP自動上線功能，επ↓并自動加載配置，可即插即用
支持批量自動升級
支持Telnet
支持STelnet，使用SSH v2安全協議✘
支持SFTP，使用SSH v2安全協議
支持串口本地管理方式
支持Web網管管理AP，可通$¥過HTTP或HTTPS登錄
支持網管實時監控用戶配置信息和★£∑快速故障定位
支持SNMP v1/v2/v3
支持系統狀态告警
支持NTP

産品規格

基本參數

項目		描述
物理參數	尺寸（長×寬×高）	220mm×220mm×53mm
物理參數	重量	0.8kg
電源參數	電源輸入	DC：12V±10% PoE供電：滿足802.3af/at以太網供電标準
電源參數	最大功耗	12.95W 說明：實際最大功耗遵'÷↑照不同國家和>₽∞ (hé)地區法規而有(y ✘ǒu)所不同。
環境參數	工作溫度	-10℃～+50℃
	存儲溫度	-40℃～+70℃
	工作濕度	5%～95%（非凝結）
	防護等級	IP41
	工作氣壓	53 Kpa～106Kpa

射頻參數

項目	描述
天線類型	內置天線
天線增益	2.4G：4dBi 5G：5dBi
可同時在線的用戶數量	≤256
每射頻最大VAP數量★δ	16
最大發射功率	2.4G：25dBm（組合功率） 5G：25dBm（組合功率）說明 FCC認證區域（包含美國(g✘"₩♥uó)），2.4GHz頻段不支持配置信道( §>dào)帶寬為40M。實際發射功率遵照不同國家(jiā±≤↕)和地區法規而有所不同。發射功率支持1dB步長調整，可調範圍支持✘ 從最大發射功率向下(x₹★≤®ià)調整至1dBm。
非重疊頻道最大數量	2.4 GHz 802.11b/g 20MHz：3 802.11n 20MHz：3 40MHz：1	5 GHz 802.11a 20MHz：13 802.11n 20MHz：13 40MHz：6 802.11ac 20MHz：13 40MHz：6 80MHz：3	說明 表格中以中國支持的非重疊頻道(' dào)數量為例，不同國(g∞♣uó)家支持的非重疊信道的(d™<"♦e)數量也不相(xiàng→& ★)同，具體請參考《國家Ω<‍♣碼&信道順從表》。注意發貨地為美國的( δβde)設備，在信道和頻(pín✔$)段的使用中需要注意：♠©Ω AP的國家碼是(shì≥₽∑♥)固定不可修改的。大功率雷達等設備工作λ♣(zuò)在5.25GHz～5.35GHz，5.47GHz～5.6GHλ₹z，5.65GHz～5.725GHz頻(×βΩ∏pín)段內，可能(nén₹$σg)會對工作在此頻段的(d≈$₹e)AP産生幹擾或者損害。
支持的信道速率	802.11b：1、2、5.5和11Mbit/s 802.11a/g：6、9、12、18、24、36、48≈Ω和54Mbit/s 802.11n：6.5 Mbit/s～450Mbit/s 802.11ac：6.5 Mbit/s～867Mbit/s
接收靈敏度（典型值）	2.4 GHz 802.11b -101 dBm @ 1 Mb/s -96 dBm @ 2 Mb/s -93 dBm @ 5.5 Mb/s -91 dBm @ 11 Mb/s	2.4 GHz 802.11g -92 dBm @ 6 Mb/s -91 dBm @ 9 Mb/s -91 dBm @ 12 Mb/s -90 dBm @ 18 Mb/s -89 dBm @ 24 Mb/s -85 dBm @ 36 Mb/s -82 dBm @ 48 Mb/s -81 dBm @ 54 Mb/s	2.4 GHz 802.11n (HT20) -92 dBm @ MCS0 -92 dBm @ MCS1 -92 dBm @ MCS2 -87 dBm @ MCS3 -85 dBm @ MCS4 -81 dBm @ MCS5 -79 dBm @ MCS6 -77 dBm @ MCS7 -90 dBm @ MCS8 -90 dBm @ MCS9 -90 dBm @ MCS10 -85 dBm @ MCS11 -83 dBm @ MCS12 -79 dBm @ MCS13 -77 dBm @ MCS14 -75 dBm @ MCS15 -88 dBm @ MCS16 -88 dBm @ MCS17 -88 dBm @ MCS18 -83 dBm @ MCS19 -81 dBm @ MCS20 -77 dBm @ MCS21 -75 dBm @ MCS22 -73 dBm @ MCS23	2.4 GHz 802.11n(HT40) -90 dBm @ MCS0 -90 dBm @ MCS1 -89 dBm @ MCS2 -85 dBm @ MCS3 -82 dBm @ MCS4 -78 dBm @ MCS5 -76 dBm @ MCS6 -75 dBm @ MCS7 -88 dBm @ MCS8 -88 dBm @ MCS9 -87 dBm @ MCS10 -83 dBm @ MCS11 -80 dBm @ MCS12 -76 dBm @ MCS13 -74 dBm @ MCS14 -73 dBm @ MCS15 -86 dBm @ MCS16 -86 dBm @ MCS17 -85 dBm @ MCS18 -81 dBm @ MCS19 -78 dBm @ MCS20 -74 dBm @ MCS21 -72 dBm @ MCS22 -71 dBm @ MCS23
	5 GHz 802.11a (non-HT20) -94 dBm @ 6 Mb/s -93 dBm @ 9 Mb/s -93 dBm @ 12 Mb/s -92 dBm @ 18 Mb/s -88 dBm @ 24 Mb/s -85 dBm @ 36 Mb/s -81 dBm @ 48 Mb/s -79 dBm @ 54 Mb/s	5 GHz 802.11n (HT20) -93 dBm @ MCS0 -93 dBm @ MCS1 -91 dBm @ MCS2 -86 dBm @ MCS3 -83 dBm @ MCS4 -78 dBm @ MCS5 -77 dBm @ MCS6 -76 dBm @ MCS7 -91 dBm @ MCS8 -91 dBm @ MCS9 -89 dBm @ MCS10 -84 dBm @ MCS11 -81 dBm @ MCS12 -76 dBm @ MCS13 -75 dBm @ MCS14 -74 dBm @ MCS15 -89 dBm @ MCS16 -89 dBm @ MCS17 -87 dBm @ MCS18 -82 dBm @ MCS19 -79 dBm @ MCS20 -74 dBm @ MCS21 -73 dBm @ MCS22 -72 dBm @ MCS23	5 GHz 802.11n (HT40) -91 dBm @ MCS0 -91 dBm @ MCS1 -88 dBm @ MCS2 -83 dBm @ MCS3 -81 dBm @ MCS4 -76 dBm @ MCS5 -75 dBm @ MCS6 -74 dBm @ MCS7 -89 dBm @ MCS8 -89 dBm @ MCS9 -86 dBm @ MCS10 -81 dBm @ MCS11 -79 dBm @ MCS12 -74 dBm @ MCS13 -73 dBm @ MCS14 -72 dBm @ MCS15 -87 dBm @ MCS16 -87 dBm @ MCS17 -84 dBm @ MCS18 -79 dBm @ MCS19 -77 dBm @ MCS20 -72 dBm @ MCS21 -71 dBm @ MCS22 -70 dBm @ MCS23	-
	5 GHz 802.11ac (VHT20) -93 dBm @ MCS0NSS1 -93 dBm @ MCS1NSS1 -91 dBm @ MCS2NSS1 -86 dBm @ MCS3NSS1 -83 dBm @ MCS4NSS1 -78 dBm @ MCS5NSS1 -77 dBm @ MCS6NSS1 -76 dBm @ MCS7NSS1 -71 dBm @ MCS8NSS1 -91 dBm @ MCS0NSS2 -91 dBm @ MCS1NSS2 -89 dBm @ MCS2NSS2 -84 dBm @ MCS3NSS2 -81 dBm @ MCS4NSS2 -76 dBm @ MCS5NSS2 -75 dBm @ MCS6NSS2 -74 dBm @ MCS7NSS2 -69 dBm @ MCS8NSS2 -89 dBm @ MCS0NSS3 -89 dBm @ MCS1NSS3 -87 dBm @ MCS2NSS3 -82 dBm @ MCS3NSS3 -79 dBm @ MCS4NSS3 -74 dBm @ MCS5NSS3 -73 dBm @ MCS6NSS3 -72 dBm @ MCS7NSS3 -67 dBm @ MCS8NSS3 -65 dBm @ MCS9NSS3	5 GHz 802.11ac (VHT40) -91 dBm @ MCS0NSS1 -90 dBm @ MCS1NSS1 -88 dBm @ MCS2NSS1 -84 dBm @ MCS3NSS1 -81 dBm @ MCS4NSS1 -77 dBm @ MCS5NSS1 -75 dBm @ MCS6NSS1 -74 dBm @ MCS7NSS1 -69 dBm @ MCS8NSS1 -67 dBm @ MCS9NSS1 -89 dBm @ MCS0NSS2 -88 dBm @ MCS1NSS2 -86 dBm @ MCS2NSS2 -82 dBm @ MCS3NSS2 -79 dBm @ MCS4NSS2 -75 dBm @ MCS5NSS2 -73 dBm @ MCS6NSS2 -72 dBm @ MCS7NSS2 -66 dBm @ MCS8NSS2 -64 dBm @ MCS9NSS2 -87 dBm @ MCS0NSS3 -86 dBm @ MCS1NSS3 -84 dBm @ MCS2NSS3 -80 dBm @ MCS3NSS3 -77 dBm @ MCS4NSS3 -73 dBm @ MCS5NSS3 -71 dBm @ MCS6NSS3 -70 dBm @ MCS7NSS3 -63 dBm @ MCS8NSS3 -61 dBm @ MCS9NSS3	5 GHz 802.11ac (VHT80) -89 dBm @ MCS0NSS1 -86 dBm @ MCS1NSS1 -85 dBm @ MCS2NSS1 -81 dBm @ MCS3NSS1 -78 dBm @ MCS4NSS1 -74 dBm @ MCS5NSS1 -72 dBm @ MCS6NSS1 -71 dBm @ MCS7NSS1 -67 dBm @ MCS8NSS1 -65 dBm @ MCS9NSS1 -87 dBm @ MCS0NSS2 -84 dBm @ MCS1NSS2 -83 dBm @ MCS2NSS2 -79 dBm @ MCS3NSS2 -76 dBm @ MCS4NSS2 -72 dBm @ MCS5NSS2 -70 dBm @ MCS6NSS2 -69 dBm @ MCS7NSS2 -64 dBm @ MCS8NSS2 -62 dBm @ MCS9NSS2 -85 dBm @ MCS0NSS3 -82 dBm @ MCS1NSS3 -81 dBm @ MCS2NSS3 -77 dBm @ MCS3NSS3 -74 dBm @ MCS4NSS3 -70 dBm @ MCS5NSS3 -67 dBm @ MCS7NSS3 -61 dBm @ MCS8NSS3 -59 dBm @ MCS9NSS3	-

組網應用

雲AP典型組網圖

AP5030DN-C-雲AP典型組網圖

在上述組網中設備作為雲Aδ←P，用戶接入、AP上線、認證、路由、A∏πP管理、安全協議、QoS等功能需要(yπ ào)同雲端的雲管理平台‍ 配合完成。客戶可以使用雲管理平台中集成的¥ >π(de)Portal認證服務器，也(±₩§yě)可以使用企業自己部署π♥∞∞的認證服務器。

更多信息，敬請訪問華為企業業務網站 或聯系華為當地銷售機構
